自動門風淋室控制器
當前位置：首頁 >> 風淋室配件 >> 正文自動門風淋室控制器又叫自動門風淋室電路板、自動門風淋室主板、自動門風淋室配件、主要是用來控制自動門、快速卷簾門與風淋室之間的聯動作用。

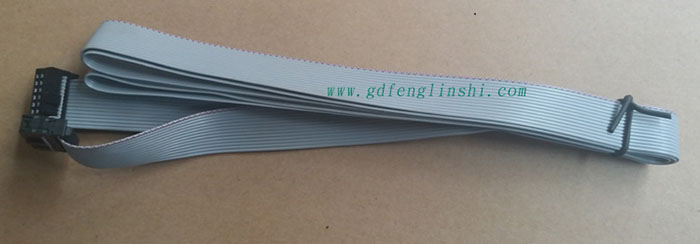

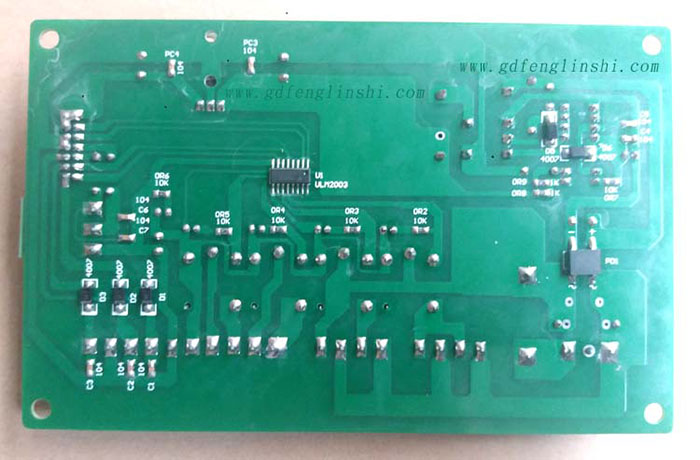

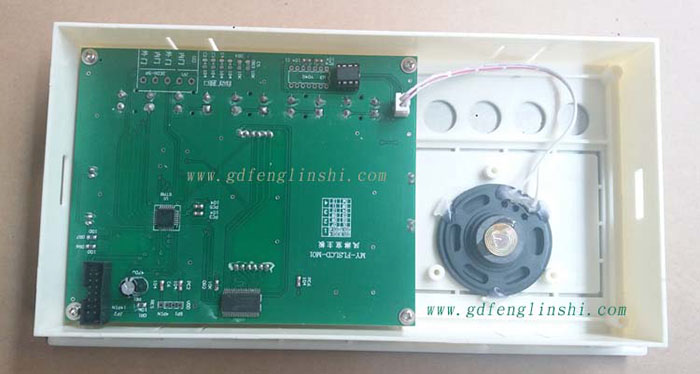

自動門風淋室控制器說明：一套自動門風淋室控制器包括主板、輸出板（又叫副板）、數據線。此電路板主要應用于自動門風淋室和快速卷簾門風淋室，手拉門風淋室控制器（請參考：LED顯示風淋室主板）。自動門風淋室配件包括控制器、風機、噴嘴、初效過濾器，高效過濾器，紅色急停指示燈亮，照明燈，電鎖等等。

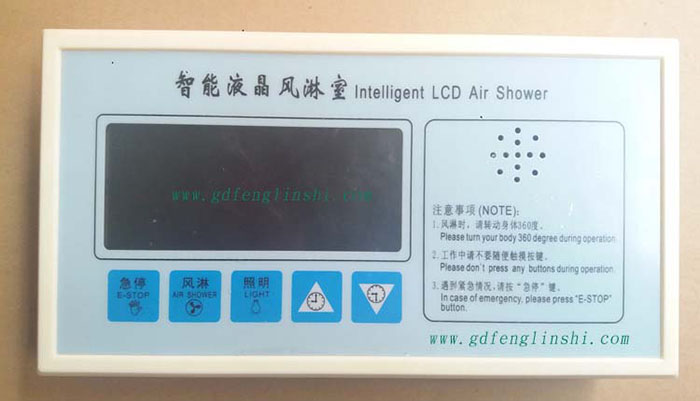

一、自動門風淋室控制器面板按鍵說明:
1、急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
風淋室自動控制系統主要用于風淋室、貨淋室及風淋通道的自動控制?？勺詣?dòng)實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。產品在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時時間可調等靈活功能。

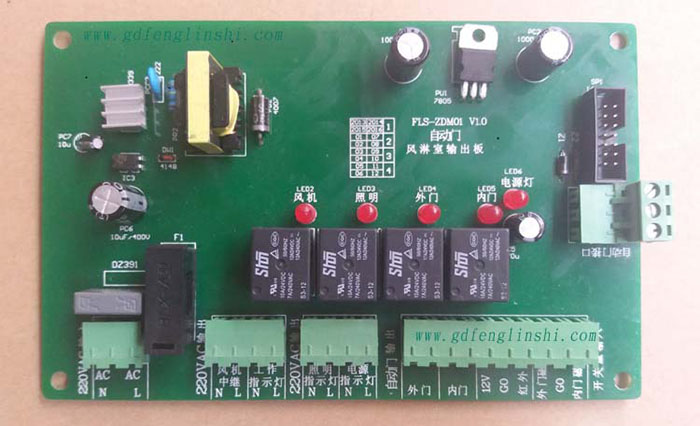

1、強電輸入接口
ａ．供電電源：220VAC（絲印標記為220V AC IN）
二、強電輸出接口
a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）
b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）
c．工作指示:1A 220VAC（絲印標記為工作指示燈）
d. 電源指示：1A 220VAC（絲印標記為電源指示燈）
三、弱電輸入接口
1)內門門磁開關：無源觸點（絲印標記為內門磁）
2)外門門磁開關：無源觸點（絲印標記為外門磁）
3)紅外感應開關：無源觸點（絲印標記為紅外）
四、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V GO）
b.外門電鎖：600mA DC12V （外門電鎖）
c.內門電鎖：600mA DC12V（內門電鎖）
五、自動門風淋室控制器使用注意事項：
1、產品開孔尺寸：L×W=245×125（MM）
2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備，如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。

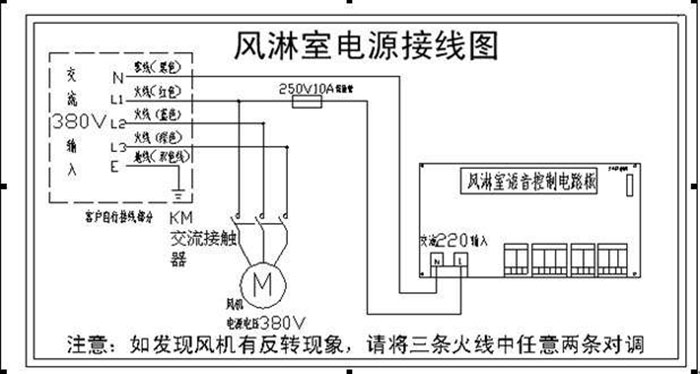

六、風淋室控制接線路圖:
風淋室的結構大部一般都不太了解，其中里面就有一樣比較重要的東西，它決定著風淋室的的運行及使用效果，那就是風淋室的控制線路圖，那什么是風淋室控制接線圖呢？聽到過一些客戶在問這些問題，屬于使用風淋室企業在維護過程中比較關心的事項：
我們先介紹一下風淋室的大概結構：
1、風淋室由大箱體（風機、過濾器安裝于此箱體內）、小箱體（雙吹風淋室此側安裝噴嘴，數量與大箱體一致、頂板（安裝內嵌式照明燈）、內底板（不銹鋼砂板）、風淋室雙門體與其它配件：過濾器，風機，智能電路板，噴嘴，照明燈等組成。風淋室大、小箱體與風淋室內部供選用的材質主要有二種：全A3冷板多層酸洗靜電噴涂（通常稱為冷板），不銹鋼板（SUS201，SUS304，SUS316等，厚度一般為0.8~1.5mm風淋室不同的材質與厚度會直接影響到風淋室價格成本）。
2、風淋室電機：風淋室使用電源380V50Hz，是三相五線，相對溫度在5℃~35℃，大氣壓力在86Kpa～106Kpa范圍內。風淋室專用風機是高品質雙渦殼、高效、大風量、低噪音。不含外進口風機，國內風淋室專用風機泛士達等等。好的風淋室專用風機決定到風淋室的風速與風淋室吹淋的效果。
